در دنیای امروز، قطعات الکترونیکی به سرعت از ساختارهای سنتی به سوی فناوری‌های نوینی چون قطعات SMD (Surface Mount Device) پیش می‌روند. این قطعات که با استفاده از تکنولوژی SMT (Surface Mount Technology) بر روی بردهای PCB نصب می‌شوند که نمادی از تحول در طراحی و تولید برد و مدارات الکترونیکی هستند. از مقاومت‌ها و خازن‌ها گرفته تا ترانزیستورها و آی‌سی‌های مدار مجتمع، این قطعات با ابعاد کوچک، کارایی بالا و قابلیت اتصال آسان، نقش بسیار مهمی در بهبود عملکرد و اندازه‌گیری دقیق دستگاه‌های الکترونیکی ایفا می‌کنند. بیایید به بررسی نوآوری‌ها و مزایای استفاده از انواع قطعات SMD پیشرفته بپردازیم.
قطعات SMD، به عنوان قطعات نصب سطحی، نماینده‌ای از پیشرفت‌های علم الکترونیک هستند که در طراحی مدارات الکترونیکی مورد استفاده قرار می‌گیرند. این قطعات با استفاده از تکنولوژی SMT بر روی بردهای PCB نصب می‌شوند. به دلیل هزینه‌ی پایین‌تر نسبت به قطعات DIP و THT، استفاده از قطعات SMD باعث کاهش قابل توجه هزینه تولید و افزایش بهره‌وری در تیراژ‌های بالا می‌شود. این قطعات نه تنها ابعاد بردهای چاپی را کوچک‌تر می‌کنند؛ بلکه ظاهر شکیل‌تر و به‌روزتری به دستگاه‌های الکترونیکی می‌بخشند که این ویژگی باعث شده است که تمامی دستگاه‌های مدرن دنیا از این نوع قطعات استفاده کنند.
استفاده از قطعات SMD (نصب سطحی) با ارائه مزایای بسیاری همراه است. ابعاد کوچک این قطعات امکان استفاده از بردهای PCB با ابعاد کوچک‌تر و منسجم‌تر را فراهم می‌سازد. این تکنولوژی اجازه می‌دهد که بردها از دو طرف برای نصب قطعات استفاده شود که این امر به برنامه‌های مختلف امکانات بیشتری می‌دهد.
همچنین، قطعات SMD نسبت به فشارها و نیروهای بیشتری که بر روی برد اعمال می‌شوند، استحکام بیشتری دارند. به دلیل استفاده گسترده و توسعه فناوری، قیمت این قطعات نیز به طور چشمگیری کاهش یافته است که باعث پراکندگی بیشتر و استفاده وسیع‌تر از آنها در صنایع الکترونیکی مختلف شده است.
استفاده از قطعات SMD (نصب سطحی) در برخی موارد ممکن است با معایبی همراه باشد. این قطعات برای تجهیزات با توان بالا مانند قطعات توانایی کمتری دارند و ممکن است منجر به مشکلات عملکردی شود. علاوه بر این، این قطعات به دلیل نصب سطحی خود، به راحتی از برد جدا نمی‌شوند که این ویژگی در صورت نیاز به تعمیر یا تعویض قطعه، می‌تواند مشکلاتی ایجاد کند.
همچنین، اینکه برای ساخت نمونه‌های آزمایشی از این قطعات استفاده کرد، چالش‌های خاصی را به وجود می‌آورد؛ زیرا نیاز به تخصص و تجهیزات خاصی برای ساخت این قطعات دارد.
قطعات SMD یا دستگاه‌های نصب سطحی، به عنوان یکی از مهم‌ترین پیشرفت‌های فناوری در صنعت الکترونیک شناخته می‌شوند. این قطعات الکترونیکی به وسیله فناوری نصب سطحی روی بردهای مدار چاپی (PCB) لحیم می‌شوند و شامل انواع مختلفی از اجزا مانند مقاومت‌ها، خازن‌ها، دیودها، ترانزیستورها و آی‌سی‌های مدار مجتمع هستند.
این قطعات به دلیل ابعاد کوچک‌تر و قابلیت نصب آسان‌تر بر روی بردها، عملکرد الکتریکی بهتری ارائه می‌دهند و به صنعت امکان مونتاژ مدارات الکترونیکی با پیچیدگی بالا را می‌دهند. استفاده گسترده از این قطعات با پکیج‌های استاندارد، مانند پکیج‌های مستطیلی برای مقاومت‌ها و خازن‌ها و همچنین پکیج‌های خاص برای مدارهای مجتمع، این تکنولوژی را برای صنعت الکترونیک اساسی کرده است.

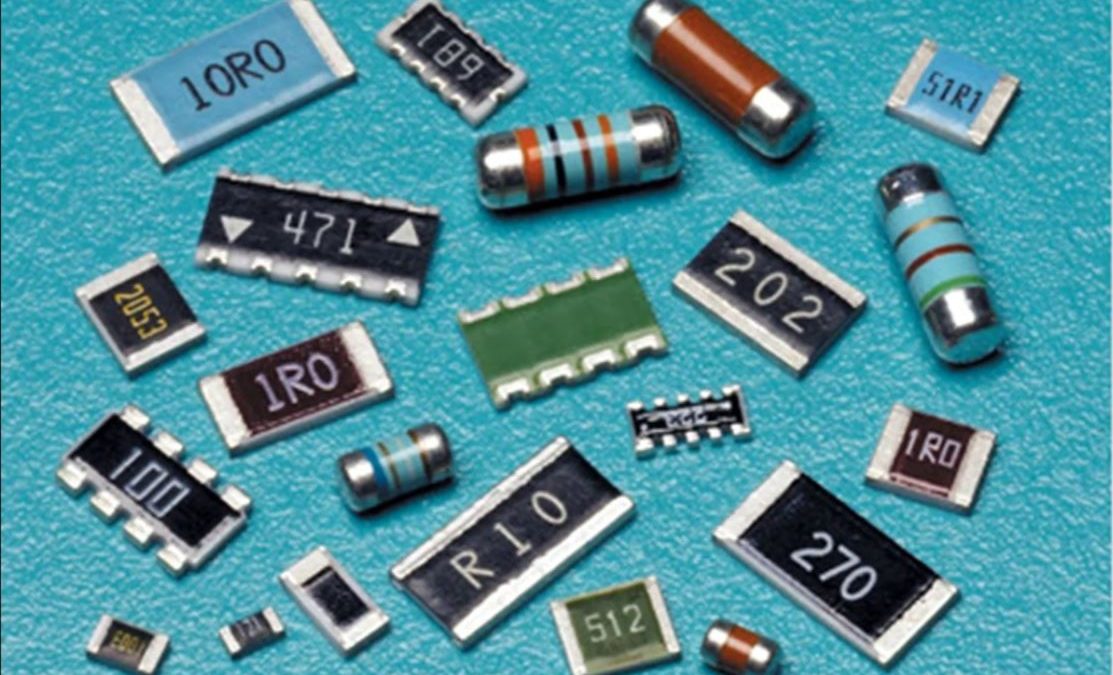

مقاومت‌های SMD به صورت مستطیلی طراحی شده‌اند و مقادیر مقاومت بر روی بدنه آنها نمایش داده می‌شود. دو رقم اول نشان‌دهنده مقدار مقاومت (یکان و دهگان) و رقم بعدی نمایشگر توان است که در آن توان به صورت ضرب در ۱۰ محاسبه می‌شود. به عنوان مثال، اگر بر روی مقاومت حرفRدیده شود، مقدار مقاومت به صورت عددی بدون R اعلام می‌شود.
خازن‌های SMD شامل مدل‌های مختلفی از جمله خازن‌های سرامیکی هستند که به صورت مستطیلی طراحی شده و خازن‌های آلومینیومی یا الکترولیتی که شبیه به خازن‌های DIP هستند. مشخصات خازن‌ها بر روی بدنه آنها نوشته شده و در هنگام جای‌گذاری باید به پلاریته آنها توجه کرد.
دیود‌های SMD دارای ظاهر بسیار ساده‌ای هستند و پلاریته آنها را می‌توان از خطوطی که روی بدنه آنها قرار دارد، تشخیص داد.
ترانزیستور‌های SMD دارای بدنه‌های مستطیلی و کوچک با رنگ سیاه هستند و سه پایه آنها از اطراف بدنه بیرون آمده است. برای تشخیص پایه‌ها، نیاز به مراجعه به دیتا شیت آن داریم.
سلف‌های SMD ظاهر خاصی ندارند و شبیه به مقاومت‌ها یا سلف‌های DIP هستند. معمولاً مقادیر آنها روی بدنه آنها نوشته شده است.
آی‌سی‌های SMD همانند آی‌سی‌های DIP هستند با این تفاوت که پایه‌های آنها به صورت افقی قرار دارند نه عمودی. این نوع آی‌سی‌ها عموماً دارای ابعاد کوچک‌تری نسبت به نسخه‌های DIP هستند و برای استفاده در مدارات الکترونیکی با فضای محدود بسیار مناسب هستند.
خازن‌های سرامیکی نصب سطحی (SMT) برای کاربردهای مدارات با فرکانس بالا بسیار مناسب هستند؛ زیرا خاصیت عدم حاوی سرب دارند و می‌توانند در زیر پوشش مجموعه PCB قرار گیرند. بسته‌بندی‌های متداول خازن‌های سرامیکی SMD شامل نوار و قرقره با ابعاد 8 میلی‌متری است.
این خازن‌ها برای انتقال سیگنال‌ها و کنترل فرکانس در مدارات الکترونیکی استفاده می‌شوند و به عنوان قطعات بسیار قابل اعتماد شناخته می‌شوند. کاربردهای آنها شامل استفاده در برنامه‌های خودرویی، تجهیزات نظامی و کاربردهای فضایی است.
خازن‌های تانتالیومی برای استفاده در نصب سطحی می‌توانند دارای دی‌الکتریک سرامیکی یا تانتالیومی باشند. خازن‌های تانتالیومی SMD به عنوان یکی از پرکاربردترین انواع خازن‌های نصب سطحی، عملکرد بسیار بالایی را در ارتباط با حجم، ظرفیت خازنی، ولتاژ، و قابلیت اطمینان ارائه می‌دهند.
ظرفیت خازن تانتالیومی معمولاً در محدوده 0.1 تا 100 µF و ولتاژ عملیاتی از 4 تا 50 V DC قابل تنظیم است و می‌توانند با اندازه‌ها و مشخصات مختلفی تولید شوند. این خازن‌ها می‌توانند به صورت فله یا روی نوار و قرقره موجود باشند و به طور خاص برای برنامه‌های مختلف قابل سفارشی‌سازی هستند.
کریستال‌های کوارتز به عنوان تشدیدکننده‌های کریستالی، در بسیاری از طرح‌های الکترونیکی و به ویژه در مدارهای RF برای تولید اجزای تشدید با کیفیت بسیار بالا مورد استفاده قرار می‌گیرند. این قطعات الکترونیکی که اغلب به عنوان Xtals شناخته می‌شوند و در طراحی مدار به عنوان xtal1 و غیره اشاره می‌شوند، از کوارتز ساخته شده‌اند که شکل طبیعی سیلیسیم دارد. اغلب کوارتز مورد استفاده در صنعت الکترونیک به صورت مصنوعی تولید می‌شود.
استفاده از انواع قطعات SMD به‌عنوان تکنولوژی پیشرو در صنعت الکترونیک به دلیل ابعاد کوچک، کارایی بالا و امکان نصب آسان بر روی بردهای PCB، به طور گسترده‌ای در تولید دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرد. این قطعات از مقاومت‌ها و خازن‌ها گرفته تا ترانزیستورها و آی‌سی‌های مدار مجتمع، باعث بهبود کارایی و عملکرد دستگاه‌های الکترونیکی می‌شوند و امکان تولید بردهای PCB با ابعاد کوچک‌تر و منسجم‌تر را فراهم می‌کنند. با این حال، برای استفاده بهینه از این تکنولوژی، نیاز به دقت در طراحی و مونتاژ این قطعات و همچنین در نظارت بر شرایط محیطی لازم است تا بهترین عملکرد و پایداری را ارائه دهند.
