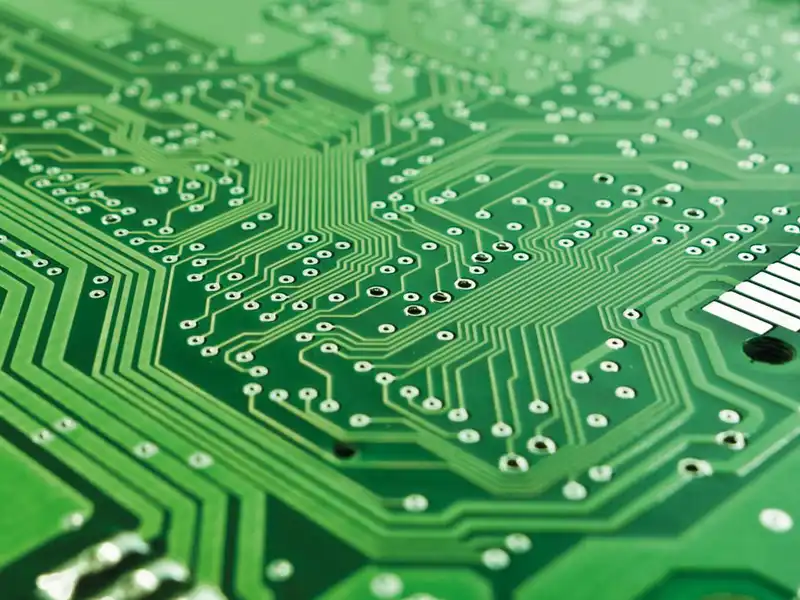

برد PCB یا برد مدار چاپی (Printed Circuit Board) یک عنصر کلیدی و مهم در طراحی و تولید تجهیزات الکترونیکی است. PCB به‌عنوان یک بستر فیزیکی برای اتصال و نگهداری اجزای الکترونیکی عمل می‌کند و به آن‌ها اجازه می‌دهد تا با یکدیگر ارتباط برقرار کنند. توضیحات بیشتر در مورد این تجهیزات الکترونیکی را در همین مقاله بخوانید.
برد PCB معمولاً از موادی مانند FR-4 (فیبر شیشه‌ای) ساخته می‌شود که عایق و مقاوم در برابر حرارت است. برخی PCBها نیز می‌توانند از مس یا آلومینیوم ساخته شوند. بردهای PCB می‌توانند یک‌لایه (single-layer) یا چندلایه (multi-layer) باشند. در بردهای چندلایه، چندین لایه مدار به هم چسبیده و به‌صورت عمودی قرار می‌گیرند.
طرح PCB شامل مسیرهای مسی (traces) است که اجزای الکترونیکی مانند مقاومت‌ها، خازن‌ها و تراشه‌ها را به هم متصل می‌کند. طراحی مناسب این مسیرها برای عملکرد صحیح دستگاه ضروری است. اجزای الکترونیکی بر روی برد PCB لحیم می‌شوند. این اجزا می‌توانند شامل میکروکنترلرها، سنسورها، تراشه‌های حافظه و… باشند.
تاریخچه ساخت برد مدار چاپی پی‌سی بی به اوایل قرن بیستم برمی‌گردد. اولین نمونه‌های ساده آن در دهه 1900 میلادی توسط مهندسین اروپایی ایجاد شدند؛ اما مفهوم واقعی این برد در سال 1936 توسط یک مهندس اتریشی توسعه پیدا کرد. او از فناوری چاپی برای ساخت مدارهای الکترونیکی استفاده کرد که به‌عنوان نخستین PCB مدرن شناخته می‌شود.
در طول جنگ جهانی دوم این بردها به‌عنوان ابزاری بسیار مهم در تجهیزات نظامی و الکترونیکی مورد استفاده قرار گرفتند. با پایان جنگ استفاده از PCB در صنایع مختلف از جمله تلفن و رایانه به سرعت افزایش یافت. در دهه 1960 و 1970 پیشرفت‌های قابل توجهی در تکنولوژی از جمله استفاده از لایه‌های چندگانه و فناوری‌های اتوماسیون در ساخت PCB و طراحی آن به وجود آمد.
امروزه این بردها به‌عنوان یکی از ارکان اساسی صنعت الکترونیک در جهان شناخته می‌شوند و در تمامی دستگاه‌های الکترونیکی مدرن مورد استفاده قرار می‌گیرند.
بردهای مدار چاپی (PCB) به انواع مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در فروشگاه آرا افراز این تجهیزات از نوع اورجینال موجود هستند. واردات مدار چاپی PBC از تأمین‌کننده‌های معتبر انجام می‌شود. در زیر به برخی از انواع رایج برد PCB معرفی شده‌اند.
این نوع برد تنها یک لایه از مواد عایق و یک لایه مسی دارد. اجزای الکترونیکی و مسیرهای مسی در یک طرف برد قرار می‌گیرند. PCB تک‌لایه برای پروژه‌های ساده و کم‌هزینه؛ مانند دستگاه‌های خانگی و الکترونیکی کوچک مناسب است.
این نوع برد دارای دو لایه مسی است که در دو طرف یک لایه عایق قرار دارند. این ساختار به طراحان این امکان را می‌دهد که تعداد بیشتری از اجزا را در فضای محدودتر قرار دهند و اتصال بین اجزا را به‌صورت پیچیده‌تری طراحی کنند.
این نوع PCB شامل چندین لایه مسی و عایق است که به طور عمودی روی هم قرار می‌گیرند. این دیزاین به طراحان این امکان را می‌دهد که مدارهای پیچیده‌تری را در حجم کمتری جا دهند و از تداخل الکتریکی جلوگیری کنند. این نوع بردها معمولاً در دستگاه‌های پیشرفته مانند رایانه‌ها و تجهیزات مخابراتی استفاده می‌شوند.
این نوع از بردهای پی‌سی بی از مواد منعطف ساخته می‌شود و قابلیت خم شدن و انحنای بیشتری دارد. از این بردها در دستگاه‌های قابل حمل و ابزارهایی که نیاز به فضای محدود دارند؛ مانند تلفن‌های همراه و ساعت‌های هوشمند استفاده می‌شود.
این نوع ترکیبی از بردهای سخت و انعطاف‌پذیر است و به طراحان این امکان را می‌دهد که از ویژگی‌های هر دو نوع سود ببرند. این بردها معمولاً در دستگاه‌هایی که نیاز به فضای محدود و قابلیت انعطاف‌پذیری دارند؛ مانند تجهیزات پزشکی و هوافضا استفاده می‌شوند.
این نوع PCB دارای هسته‌ای از جنس فلز است که به طور خاص برای انتقال حرارت طراحی شده است. این بردها معمولاً در LED ها و تجهیزات با توان بالا که نیاز به مدیریت حرارت دارند استفاده می‌شوند.
برد مدار چاپی (PCB) به دلیل مزایای بسیاری که به کاربران می‌دهد به یکی از ارکان اساسی در صنعت الکترونیک تبدیل شده است. دو مزیت کلیدی PCB به شرح زیر است.
یکی از مزایای اصلی PCB قابلیت کاهش اندازه و وزن دستگاه‌های الکترونیکی است. با استفاده از فناوری PCB اجزای الکترونیکی می‌توانند به طور مؤثر بر روی یک بستر صاف و فشرده قرار گیرند. این کار به مهندسان اجازه می‌دهد تا طرح‌های پیچیده‌تری را ایجاد کنند و تعداد اجزا را به حداقل برسانند که به‌ویژه در طراحی دستگاه‌های قابل حمل و کوچک بسیار مهم است.
در بردهای چندلایه امکان اتصال اجزا در لایه‌های مختلف فراهم می‌شود که این موضوع به بهینه‌سازی فضای موجود کمک می‌کند. کاهش اندازه و وزن نه تنها باعث سهولت در حمل و نقل می‌شود؛ بلکه باعث صرفه‌جویی در هزینه‌های تولید و مواد اولیه می‌شود.
بردهای PCB به دلیل طراحی متمرکز و اتصال لحیم‌کاری شده نسبت به روش‌های سنتی سیم‌کشی از قابلیت اطمینان بالاتری برخوردارند. این طراحی به کاهش احتمال بروز خطاهای الکتریکی و مکانیکی کمک می‌کند. با ایجاد اتصالات محکم و پایدار، احتمال قطع شدن و آسیب‌دیدگی اجزا کاهش پیدا می‌کند.
پوشش‌های محافظی که بر روی PCB اعمال می‌شود از برد در برابر رطوبت، گرد و غبار و سایر عوامل محیطی محافظت می‌کند. این ویژگی‌ها به دوام و عمر مفید بالای PCB کمک کرده و عملکرد پایدار دستگاه‌های الکترونیکی را در شرایط مختلف تضمین می‌کند. به همین دلیل P هاها به طور گسترده‌ای در صنایع حساس مانند پزشکی، خودروسازی و هوافضا استفاده می‌شوند.
برد مدار چاپی (PCB) به‌عنوان یک فناوری مهم در صنعت الکترونیک دارای برخی معایب نیز هست. یکی از این معایب هزینه‌های اولیه بالا برای طراحی و تولید PCB های پیچیده است. طراحی و ساخت می‌تواند زمان‌بر و پرهزینه باشد؛ مخصوصاً در مواردی که نیاز به لایه‌های متعدد و روکش‌های خاص باشد.
PCB ها در برابر آسیب‌های فیزیکی و حرارتی حساس هستند و در صورت وارد آمدن فشار یا حرارت زیاد ممکن است آسیب ببینند. تغییرات در طراحی PCB پس از تولید می‌تواند به هزینه‌های اضافی و زمان‌بر منجر شود.
سخن پایانی
برد مدار چاپی (PCB) یکی از تجهیزات اساسی صنعت الکترونیک بوده و نقش مهمی در طراحی و عملکرد دستگاه‌های الکترونیکی مدرن ایفا می‌کند. PCB ها با قابلیت‌های متنوعی که دارند به یکی از انتخاب‌های اصلی برای تولید تجهیزات الکترونیکی تبدیل شده‌اند.
