آموزش مرحله به مرحله طراحی مدار الکترونیکی به کمک نرم افزار Altium Designer :
همواره طراحان به ابزارهایی نیاز دارند که به وسیله آن بتوانند از تکنولوژی روز بهره برده، پروژه های خود را مدیریت کرده و نهایتا محصولاتی هوشمند را تولید نمایند. به جرات کمپانی Altium را میتوان به عنوان یکه تاز در صنعت این گونه ابزارها معرفی کرد.
تاریخچه پیدایش این کمپانی به سال 1985 بر میگردد، زمانی که Nick Martin این کمپانی را در شهر Hobart استرالیا تاسیس و اولین نسخه از برنامه Altium Designer را روانه بازار تکنولوژی کرد. در سال 1991 اولین نسخه تحت ویندوز Protel عرضه شد. این برنامه، اولین نرم افزار طراحی pcb بر پایه سیستم عامل ویندوز در دنیای تکنولوژی بود. در طول زمان تیم R&D این مجموعه بسیار فعال بوده و دائما نسخه های جدید و به روز شده ای از این نرم افزارها را جهت ارائه خدمات بهتر به مهندسین و طراحان ارائه داده است. تا آنجا که در سال 2013 اولین نسخه 3D ECAD توسط این مجموعه روانه دنیای صنعت شد.
نکته جالب توجه در خصوص این کمپانی اینکه از سال 2014 تا به الان مدیریت اجرایی این کمپانی عظیم و خوش نام با آقای آرام میرکاظمی ، یک ایرانی الاصل می باشد. لازم به ذکر است که این مقام بالاترین مقام اجرایی در این کمپانی حساب میشود.
در این مجموعه مقالات آموزشی تمرکز خود را به نرم افزار Altium Designer تحت ویندوز متمرکز مینماییم، چراکه این ابزار همواره در طول سالیان اخیر محبوب ترین و کاربردی ترین نرم افزار طراحی و تولید بردهای مدار چاپی (pcb) بوده است.
بردهای مدار چاپی قلب سیستم های هوشمند هستند

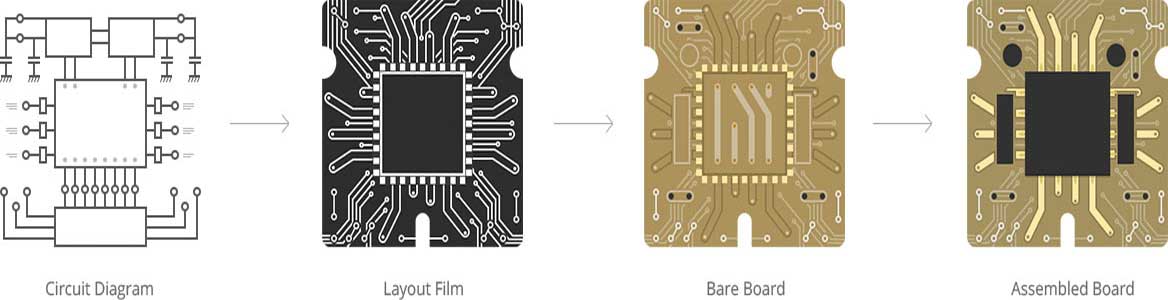

عملا هر محصول الکترونیکی از یک یا چندین مدار چاپی pcb ساخته شده که به نوعی نقش حامل قطعات الکترونیکی، میکروچیپ ها، FPGA ها و …… را ایفا میکند.pcb ها از لحاظ الکترونیکی قطعات را به وسیله ترک های هدایت کننده (Conductive track)، پدها (pads) و ویژگی های دیگر به یکدیگر متصل میکنند.
