برد الکترونیکی یکی از مهم ترین قطعاتی است که داخل هر دستگاهی می تواند وجود داشته باشد. اگر برد نتواند درست کار کند یا ایرادی در آن اتفاق بیفتد، عملکرد کل دستگاه با مشکل مواجه می شود، زیرا کنترل تمامی قطعات به طور مستقیم یا غیر مستقیم توسط برد انجام می شود. پس باید خیالمان راحت باشد که برد الکترونیکی کاملاً سالم است. مسئله مربوط به عیب یابی برد الکترونیکی یکی از مهم ترین مسائلی است که باید در مورد آن صحبت شود و اطلاعات کافی را داشته باشید، زیرا خیلی راحت تر می توانید ایرادات مربوط به برد را پیدا کنید. شما می توانید از نرم‌افزار عیب یابی برد الکترونیکی استفاده کنید که کارتان را خیلی راحت تر می کند یا اینکه می توانید به سراغ استفاده از بعضی از روش ها بروید که در این قسمت آن را به شما توضیح خواهیم داد.
خدمات آراافزار
شما می توانید برای عیب یابی برد الکترونیکی تست اتصال را انجام دهید. روش اتصال در واقع روشی است که عیب یابی را خیلی برایتان راحت تر می کند؛ به این صورت که می توانید برقراری جریان در هر مسیر فلزی را خیلی راحت تر بررسی کنید. اگر این آزمون را به انجام برسانید، قطعی ناخواسته در مدار اتفاق نمی افتد. از طرفی می توانید اتصالات کوتاه را هم خیلی راحت بررسی کنید.
شما این امکان را دارید که آزمایش اتصال بین هر دو نقطه از مدار را خیلی راحت از طریق این روش به انجام برسانید. برای اینکه بتوانید تست اتصال را به انجام برسانید، به یک سری تجهیزات نیاز دارید که یکی از آنها مولتی متر، پراب اتصال و برد مدار است که باید تست را روی آن به انجام برسانید. این روش می تواند به اندازه دستگاه عیب یابی برد الکترونیکی قوی و دقیق عمل کند. فقط کافی است که مراحل زیر را به دقت پیش ببرید تا به نتیجه برسید.
در مرحله اول، اولین کاری که باید انجام دهید، این است که برد مداری که قرار است از طریق روش اتصال مورد آزمایش قرار بگیرد را در جایی قرار دهید که خیلی راحت بتوانید روی آن کار کنید، زیرا اگر دسترسی آسان و راحتی به آن نداشته باشید، کارتان درست و اصولی پیش نمی رود. سپس باید اقدام به ردیابی تمامی مسیرها و اجزای الکترونیکی کنید که روی آنها لحیم کاری صورت گرفته است. بعد از آن به سراغ کلید چرخان مولتی متر بروید. این کلید را باید به بخش اتصال چرخش دهید تا به طور کامل روی آن قرار داده شود.
سپس باید مطابق با تصاویری که برای آزمایش برد طراحی شده اند، اتصال پراب به مولتی متر را به انجام برسانید. محل تست اتصال برای مولتی متر مختلف با یکدیگر فرق دارد.
در مرحله بعدی باید به سراغ مسیر فلزی بروید که می خواهید اتصالات را در آن بررسی کنید؛ به این صورت که یک سر پراب باید در ابتدای مسیر قرار بگیرد. سر دیگر باید در انتهای مسیر قرار داده شود. بعد از اینکه پراب ها را روی موقعیت مورد نظر قرار دادید، یک صدای بوق ممتد را از مولتی متر می شنوید. این صدای بوق نشان می دهد که مسیر کار شما کاملاً پیوسته است و اتصال هم داخل آن به طور کامل برقرار است و مشکلی وجود ندارد. همین نشان می دهد که قطعی هم در مسیر نیست.
برای اینکه شما بتوانید عیب یابی برد الکترونیکی را انجام دهید که فرقی هم ندارد از چه روشی باشد. باید علت های ایراد را بشناسید. علت های مختلفی می تواند وجود داشته باشد که باعث آسیب برد شود اما ما در این قسمت دو مورد از رایج ترین ها را به شما معرفی می کنیم.

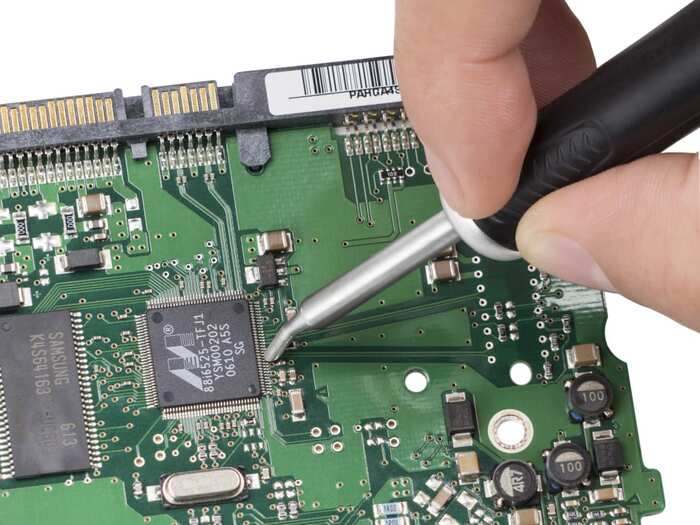

اولین علتی که می تواند باعث ایجاد عیب در pcb یا برد الکترونیکی شود، آسیب فیزیکی است. مثلاً ممکن است برد روی زمین بیفتد، قطعات آن خرد و شکسته شوند؛ تا حدی که قابل ترمیم نباشند اما گاهی اوقات راه برای تعمیر آنها نیز وجود دارد. در هر صورت آسیب های فیزیکی جزو اتفاقات رایجی هستند که می توانند به برد آسیب بزنند و باید آنها را بهبود ببخشید و تا جایی که برایتان امکان پذیر است، تعمیرات برد را انجام دهید، زیرا اگر آنها را ترمیم نکنید، به مرور زمان قطعات دیگر هم آسیب می بیند.

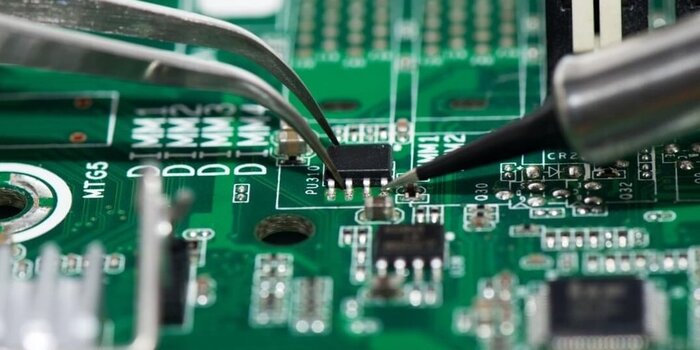

اگر شما ابزار اندازه گیری ولتاژ داشته باشید، خیلی راحت می توانید میزان هدایت جریان در برد مدار را بسنجید. در نتیجه خیلی راحت تشخیص می دهید که آیا داخل برد شما جریان برقرار است یا اینکه خرابی در آن اتفاق افتاده که در چنین شرایطی باید شناخت قطعات الکترونیکی روی برد را به درستی انجام داده باشید. این خرابی قطعات می تواند مربوط به خازن یا دیود یا ریزپردازنده ها هم باشد.
نیاز است که بعضی از این قطعات آسیب دیده جایگزین شوند اما گاهی اوقات هم اصلاً خرابی قطعه ربطی به آسیب فیزیکی یا مشکلات ایجاد شده ندارد. در واقع یک فرایند طبیعی هستند. مثلاً زمانی که از خرید برد خیلی مدت زمان زیادی گذشته باشد یا دستگاه بیش از حد کار کرده و داغ کند، می تواند ایراداتی را وارد کند که شما باید به طور کامل در مورد آنها اطلاعات داشته باشید. برای کسب اطلاعات بیشتر هم می توانید به کارشناسان ما در آرا افزار مراجعه کنید. آنها خیلی راحت طراحی برد را انجام می دهند. کافی است که وارد صفحه اصلی سایت شوید و محصولات ما را ببینید.
عیب یابی برد الکترونیکی جزو مهمترین اقداماتی است که برای عملکرد صحیح دستگاه های مختلف باید آن را به انجام برسانید. اگر برد الکترونیکی درست کار نکند، کل دستگاه با مشکل مواجه می شود. ما در این مبحث به طور کامل راجع به پروسه عیب یابی از طریق روش اتصال با شما صحبت کردیم. همچنین گفتیم که چه مشکلاتی در برد الکترونیکی جزو ایرادات رایج محسوب می شوند که باید آنها را برطرف کنید. در نهایت، با شناسایی و رفع این ایرادات رایج، می‌توانید عملکرد بهینه دستگاه‌های خود را تضمین کنید و از بروز مشکلات آینده جلوگیری نمایید.
